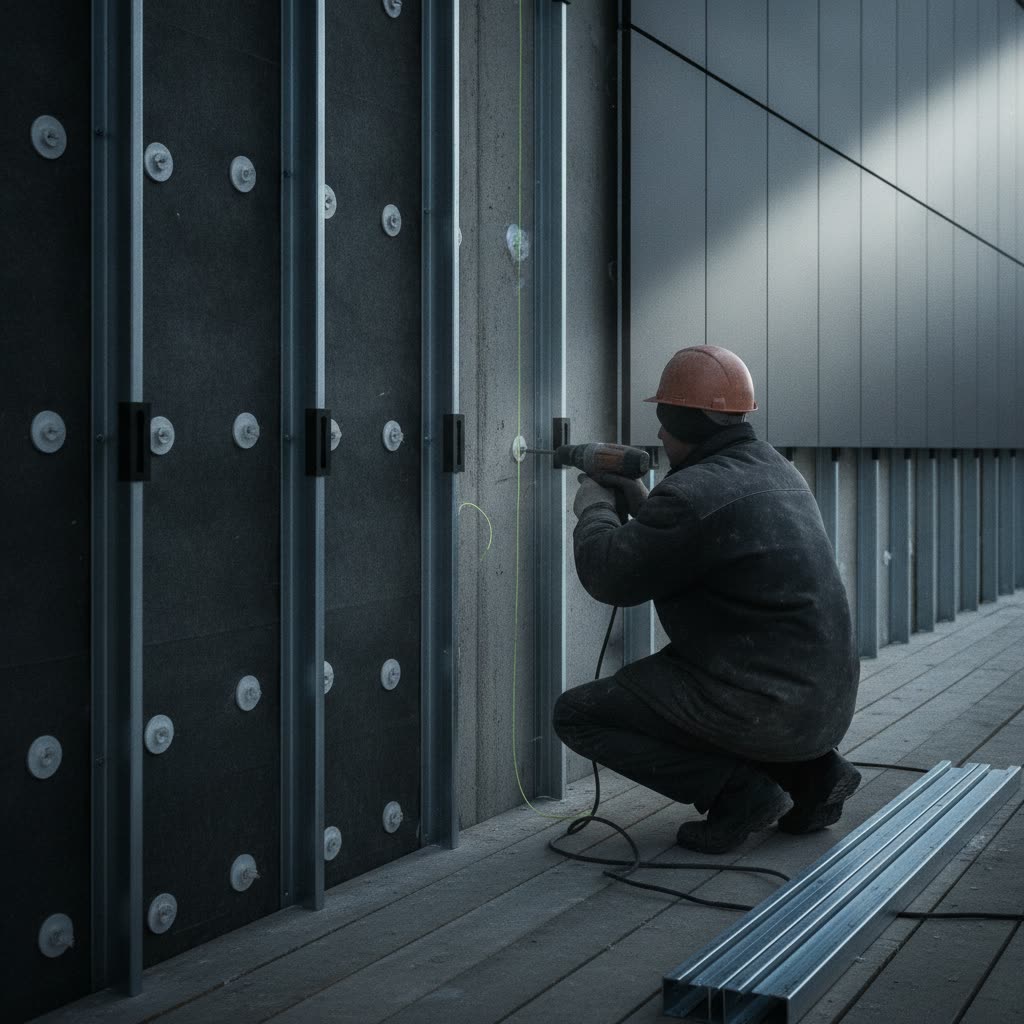

Навесной вентилируемый фасад

Навесной вентилируемый фасад — это несущая подсистема (кронштейн — направляющая — крепёж облицовки), слой теплоизоляции на стене и воздушный зазор между утеплителем и облицовкой. Зазор работает как вытяжная труба: нагретый и увлажнённый воздух идёт вверх, вынося пар, который диффундирует изнутри помещения. За счёт этого точка росы выносится в утеплитель и в зазор, а стена остаётся сухой и не теряет теплотехнических свойств. Именно поэтому НВФ — рабочее решение для реконструкции сырых, промерзающих стен, где «мокрые» технологии дают риск накопления влаги. Ломается эта физика мгновенно, если зазор перекрыть: провисшей мембраной, сползшим утеплителем, забытым куском доски от лесов или сплошным откосом без вентотверстий.

Работы начинаем с обследования основания. Натурные испытания анкерных креплений на вырыв — обязательный этап перед монтажом подсистемы: не менее трёх испытаний на каждый характерный тип основания (монолит, полнотелый кирпич, пустотелый кирпич, газобетон, керамзитобетонная панель), с оформлением протокола. По результатам подбирается анкер: в бетон и полнотелую кладку — распорный металлический с заглублением от 45 мм, в пустотелый кирпич и ячеистый бетон — химический анкер с сетчатой гильзой либо специальный дюбель с увеличенной зоной расклинивания. Далее геодезическая разбивка: выносим оси, лазером отбиваем плоскость фасада с учётом «горбов» существующей стены, размечаем кронштейны по шагу вертикальных направляющих. Кронштейн ставится строго через терморазрывную прокладку (паронит, полиамид), иначе алюминиевый или стальной кронштейн становится мостиком холода — на термограмме такая стена светится сеткой точек, а внутри в углах появляется конденсат.

Утеплитель — только негорючий (НГ), минераловатные плиты фасадного назначения. При толщине от 100 мм ставим в два слоя с перевязкой швов, чтобы исключить сквозные щели; зазор между плитами не допускаем более 2 мм, а если щель образовалась — заполняем её полосой того же утеплителя, а не монтажной пеной. Крепление тарельчатыми дюбелями с распорным элементом из стеклопластика или оцинкованной стали, 5–8 шт/м² в поле стены и до 8–12 шт/м² в краевой (угловой) зоне, где по СП 20.13330 действует зона отрыва воздушного потока и ветровой отсос кратно выше. Поверх — ветрогидрозащитная паропроницаемая мембрана (когда её требует система и плотность утеплителя), с нахлёстом и проклейкой стыков. Обязательный элемент — противопожарные отсечки и обрамления оконных проёмов из негорючего материала: система в сборе должна иметь класс пожарной опасности К0 по ГОСТ 31251, и без короба по периметру проёма зазор превращается в вертикальный дымоход.

Контроль ведём по ходу монтажа: слой, закрытый облицовкой, проверить уже нельзя. Направляющие выставляем в плоскость с допуском не более 2 мм при проверке двухметровой рейкой, отклонение от вертикали — не более 1,5–2 мм на 1 м и не более 5 мм на этаж. Ширина открытого шва между плитами облицовки — по проекту (обычно 6–12 мм), отклонение по ширине шва не более ±1 мм, иначе фасад визуально «плывёт» и это видно с земли по всей плоскости. Проверяем: вылет кронштейна и фактическую толщину воздушного зазора (не менее 40 мм в чистоте, обычно 40–60 мм), отсутствие касания облицовки об утеплитель, плотность прилегания плит к стене, наличие всех дюбелей и их непробитые тарелки. Кассеты и плиты крепим на кляммеры (видимые, окрашенные в цвет облицовки) или скрытым способом (пропил, анкерный кляммер) — по проекту.

Скрытые работы фиксируем поэтапно: акт на анкеровку с приложением протокола испытаний на вырыв, акт на монтаж кронштейнов и подсистемы (это ответственная конструкция — оформляется актом промежуточной приёмки), акт на укладку и крепление теплоизоляции с указанием количества дюбелей на м², акт на ветрозащитную мембрану, отдельный акт на противопожарные отсечки. К актам прикладываем исполнительные схемы, паспорта и сертификаты на материалы, документы на систему (техническое свидетельство/заключение по пожарной опасности). Приёмка облицовки — сплошная визуальная по фасаду с земли и с люльки/лесов плюс инструментальный контроль плоскости и швов; акты выполненных работ закрываем формами КС-2/КС-3.
